Shinbundang Line: „Soukromé“ bezobslužné metro s CBTC v Soulu má prodloužení

10.3.2016 Bezobslužná rychlodráha Shinbundang Line v jihokorejském hlavním městě Soulu je součástí systému městského metra obsluhující rychle rostoucí rezidenční oblast Bundang. Tato dráha je v mnoha ohledech zajímavá po stránce technické i obchodní. Na konci ledna 2016 byla Shinbundang Line (známá rovněž jako DX Line), která je v provozu od roku 2011, prodloužena o další 13km úsek se šesti stanicemi, z toho pěti podzemními. Další mezilehlá stanice má být zprovozněna v říjnu 2017.

Shinbundang Line je vedená částečně po povrchu a částečně pod povrchem. Má normální rozchod a používá svrchní napájení systémem 25 kV 50 Hz AC. Je konstruována na maximální rychlost 120 km/h, přičemž v praxi jezdí rychlostí 110 km/h po povrchu a 90 km/h pod povrchem. I přes tyto provozní parametry, odpovídající spíše celostátní příměstské železnici, jde o drážní systém s plně bezobslužným provozem, vybavený zabezpečovacím systémem CBTC. Další zajímavostí je, že tato dráha je fakticky „soukromá“ – tedy vlastněná a provozovaná soukromým konsorciem firem v rámci veřejně soukromého partnerství (PPP).

V roce 2005 vznikl pod názvem Sinbundang Railway Co. společný podnik pro výstavbu a provozování linky metra vedený soukromým partnerem Doosan Construction & Engineering. Dalšími soukromými společníky jsou Daelim Industrial Co., Dongbu Corp, Kolon, Posco. Společníkem z veřejného sektoru je Ministerstvo pro území, dopravu a námořnictví. Tomuto podniku byla udělena koncese na 30 let. Dopravu provozuje dceřiná společnost koncesionáře NeoTrans.

Shinbundang Line používá technologii CBTC SelTrac s radiofrekvenčním přenosem informací. Tento systém byl původně vyvinutý firmou Alcatel a nyní dodávaný společností Thales. SelTrac měl evropskou premiéru již na přelomu 80. a 90. let na londýnské Docklands Light Railway (s přenosem informací indukční smyčkou). Dnes je to jeden z nejčastěji používaných systémů CBTC ve světě (viz články v naší rubrice Automatizace dopravy).

První úsek Shinbundang Line, dlouhý 17 km, byl zprovozněn v roce 2011. V této první etapě fungoval bez vlastního depa a jeho vlaky využívaly depo společnosti Korail, provozující několik dalších linek soulského metra. Součástí projektu druhého úseku Shinbundang Line proto bylo i vybudování vlastního depa. Náročným milníkem tohoto projektu byla integrace obou úseků a testovací provoz druhého úseku za plného provozu prvního úseku.

Shinbundang Line je provozována bez strojvedoucích. V každém vlaku je nicméně přítomen jeden „pracovník zákaznických služeb“ pro případ řešení mimořádných událostí. Předpokládá se, že tento personál bude přítomen ve vlacích Shinbundang Line po dobu jednoho roku od zprovoznění druhého úseku, poté bude linka provozována plně bez obsluhy.

Shinbundang Line se rozvíjí i dále. Letos bude zahájena výstavba třetího úseku, směřujícího do centra Soulu, který má být podle plánu uveden do provozu v roce 2021. Další, čtvrtý úsek je nyní předmětem studií proveditelnosti.

redakce Proelektrotechniky.cz

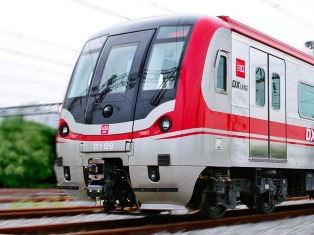

Foto © DX Line

Další informace zde a také zde
