ABB představuje výrobky Thomas & Betts

30.6.2015 ABB Thomas & Betts je globálním dodavatelem v oblasti produktů nízkého napětí, zejména se sofistikovanými instalačními výrobky. Původně americká společnost se etabluje na evropském trhu především kabelovými stahovacími pásky, teplem smrštitelnými bužírkami, koncovkami vodičů a lisovacími konektory.

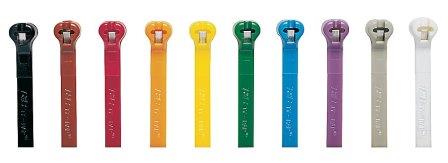

Vázací pásky Ty-Rap® s jedinečnými vlastnostmi

K vytvoření kabelových svazků jsou určeny samozajišťovací vázací pásky Ty-Rap® s aretačním zubem, vyrobeným z nemagnetické nerezové oceli uvnitř plastového očka. Tento zajišťovací zub se po provlečení pásky zařízne, čímž zaručí pevné a trvanlivé zajištění. Hrany očka jsou zaoblené, aby nepoškozovaly kabely, a díky nízkému profilu očka pásky lze svazovat kabely nebo vodiče i v těsných prostorech. Hladká páska bez vrubů snižuje mechanické napětí, žebrovaný a tečkovaný povrch zamezuje sklouznutí kolem a podél svazku vodičů v prostředí s vibracemi a extrémními rázy.

Tyto pásky, patentované již v roce 1958, pojmou až stovky vodičů. Původně byl tento typ vázací pásky vyvinut jako řešení pro svazkování stovek metrů vodičů v civilních dopravních letounech. Nyní ho lze najít prakticky kdekoliv: Široký sortiment vázacích pásek pro snadné a rychlé upevnění, svazkování, sevření a uspořádání vodičů v průmyslových aplikacích, budovách, komunikacích či automobilových aplikacích je využíván profesionály v energetických firmách, výrobci elektrotechnických zařízení, v domovních aplikacích a také domácími kutily.

V současnosti je v nabídce ABB deset standardních barev, šest typických šířek a několik délek vázacích pásek Ty-Rap®, a to až do 1143 mm s pevností v tahu až 780 N pro uchycení kabelových svazků do průměru 330 mm. Balení v podobě plastových nádob, krabic nebo sáčků obsahuje 50, 100 nebo 1000 kusů. Vázací pásky Ty-Rap® získaly řadu certifikátů, mezi nimi například UL či Germanischer Lloyd.

Další ze sortimentu vázacích pásek

Dalším typem vázacích pásek jsou celoplastové vázací pásky z polyamidu 6.6 Ty-Fast®, které neobsahují halogeny ani silikon. Díky aretačnímu jazýčku, který je součástí pásky, stačí k dosažení velmi pevného spojení vyvinout při zasunutí velmi malou sílu. Specialitou jsou pak pásky Twist Tail®, kde není nutné konec pásky odstřihávat kleštěmi, jelikož jej lze jednoduše ukroutit rukou. Do sortimentu rovněž patří celokovové pásky z nerezové oceli Ty-Met™ vhodné pro nejnáročnější provozy, dále vázací pásky vyrobené ze suchého zipu, rozebíratelné vázací pásky, pásky určené pro montáž do panelu a v neposlední řadě také pásky s dvojitým očkem.

Nástroje pro vázací pásky

V nabídce ABB jsou také utahovací „pistole“, ruční i pneumatické, které se vyznačují mimořádnou spolehlivostí a výkonností, vylepšenou ergonomií a pohodlným ovládáním. Díky nastavitelné síle utažení a automatickému odřezávání pásky se jsou vhodné pro instalaci všech druhů plastových vázacích pásek v průmyslových a konstrukčních provozech. Utahovací „pistole“ ERG50 za své vlastnosti získala ocenění Produkt roku 2014 na veletrhu AMPER.

Ostatní výrobky Thomas & Betts

Do skupiny výrobků ABB Thomas & Betts patří také systémy umožňující ochranu a spojování vodičů. Jsou to pletené rukávy z nehořlavého polyesteru, kabelové žlaby, kontakty v podobě kabelových ok, dutinek a pinů s izolací i bez izolace a teplem smrštitelné trubice Shrink-Kon®, které jsou schopny po smrštění odolávat teplotám až +220 °C. Tyto bužírky slouží především k izolaci a ochraně kabelů, například v místech odstranění izolace po zakrimpování kabelové koncovky nebo tam, kde jsou kabely více mechanicky namáhány. K dostání jsou tlustostěnné, středně silné a tenkostěnné trubice. Ke spojování lakovaných vodičů jsou určeny kontakty Dragon Tooth®, které při instalaci proniknou lakem. Tím šetří montážní čas, a tedy i náklady, protože není třeba odstraňovat izolaci vodiče.

Thomas & Betts, výrobce konektorů, komponentů pro svazkování, zajištění a uchycení kabelů, je členem ABB Group již od roku 2012. Společnost byla založena v roce 1898 dvěma inženýry, Robertem M. Thomasem a Hobartem D. Bettsem, spolužáky z Princetonské univerzity v USA.

ABB, redakčně upraveno

Foto © ABB
