Projekt AMELI 4.0: MEMS senzory zvuku pomohou zvýšit efektivnost výrobních zařízení

3.8.2016 Tzv. čtvrtá průmyslová revoluce (známá též pod pojmem Industry 4.0), jejímž základním charakteristickým rysem je komunikace mezi jednotlivými výrobními zařízeními, je vedena zejména snahou o maximální zefektivnění celého výrobního procesu. Významným zdrojem výrobních nákladů jsou výdaje na opravy a údržbu výrobních strojů a zařízení. Snížit tyto výdaje prostřednictvím průběžného monitorování stavu těchto zařízení až o 30 % si dal za cíl německý projekt AMELI 4.0, o němž byla v červenci 2016 informována světová odborná veřejnost. Klíčovou roli přitom hrají senzory typu MEMS, sledující zvuk těchto zařízení.

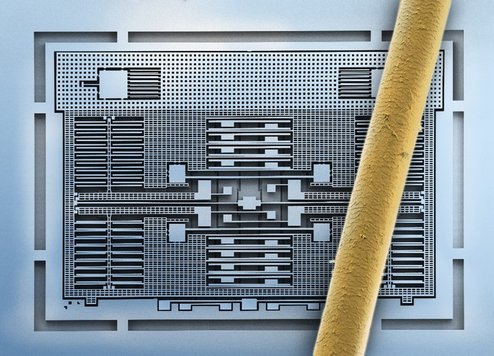

Zvětšené foto senzoru s lidským vlasem, který má průměr 90 µm

Mikro-elektromechanické systémy (MEMS) jsou nepatrné součástky, které na malém prostoru měří a zpracovávají parametry, jako zrychlení, tlak, vzdálenost, teplotu, světlo nebo chemické koncentrace. V souvislosti s těmito produkty se hovoří o systému na čipu nebo také o inteligentním snímači, jelikož je zde přítomen jak mechanický subsystém (nutný pro transformaci fyzikální podstaty na elektrickou veličinu), tak elektronický subsystém zajišťující následné zpracování, neboli postprocessing (zesílení, saturace, filtrace aj.). Oproti konvenčním průmyslovým senzorům jsou MEMS miniaturní (viz zvětšené foto senzoru s lidským vlasem, který má průměr 90 µm), „inteligentní“, energeticky efektivní a ekonomické.

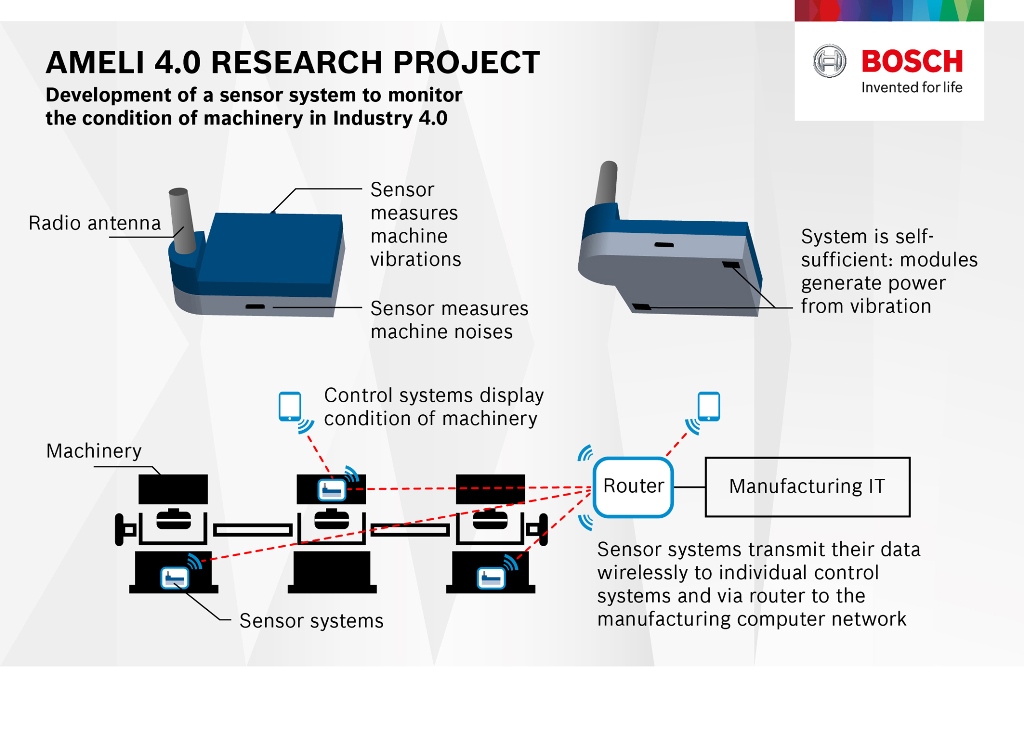

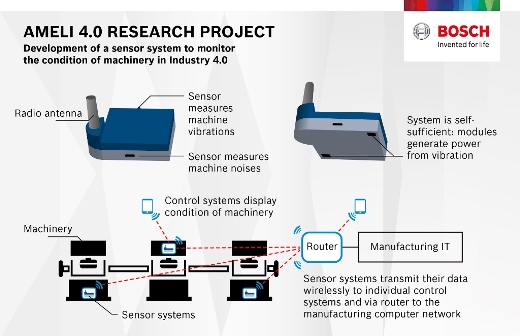

Cílem projektu AMELI 4.0 je vyvinout MEMS systém, který bude průběžně monitorovat stroje a zařízení, okamžitě zjistí odchylku od normálu a dají signál k potřebné akci. Základní schéma systému a jeho fungování ukazuje obrázek:

ZVĚTŠIT OBRÁZEK

Veličinou, kterou pro tento účel MEMS sledují, je zvuk, a to zvuk dvojího typu: Prvním druhem zvuku je zvuk vydávaný konstrukcí stroje, tedy vibrace uvnitř stroje. Druhým druhem zvuku je akustický zvuk, tedy hluk vydávaný strojem do jeho okolí.

Jestliže stroj nefunguje normálně, pak vibruje jinak a vydává odlišný zvuk navenek. Monitorovací systém porovnává měřené signály se zvukovými profily, uloženými v paměti. Pokud změny ve zvuku signalizují defekt nebo opotřebení, systém spustí akci. Systém se přitom neustále učí, nové zvuky a jejich příčiny průběžně analyzuje a uchovává v paměti.

Výsledkem tohoto procesu je, že budoucí senzorový systém bude schopen detekovat, kdy stroj potřebuje údržbu nebo opravu. Při sdružování takovýchto systémů do komplexních soustav se data z těchto dílčích systémů přenášejí a vyhodnocují v rámci počítačové sítě továrny.

Jako součást výzkumného projektu AMELI 4.0 je v plánu dále vyvíjet senzory typu MEMS tak, aby tyto senzory nevyžadovaly silové kabely ani baterie. Měly by být zcela energeticky soběstačné tím, že energii potřebnou pro svůj provoz získávají z vibrací stroje (v takovéto souvislosti se někdy hovoří o tzv. „energy harvesting“, doslova „sklizeň energie“).

Projekt AMELI 4.0 (akronym pro mikro-elektromechanický systém pro monitorování stavu v Industry 4.0) je veden firmou Robert Bosch GmbH, která je jedním z hlavních hráčů na trhu MEMS. Dalšími členy projektového týmu jsou Siemens AG, Hahn-Schickard-Gesellschaft, Fraunhofer-Institut für Produktionsanlagen und Konstruktionstechnik IPK, Binder-Elektronik GmbH, Schaudt Mikrosa GmbH a Stackforce GmbH.

Projekt byl oficiálně zahájen v prosinci 2015 a potrvá do konce roku 2018. Projekt je spolufinancován částkou 3,84 mil. € (cca 104 mil. Kč) z rozpočtu Spolkového ministerstva pro vzdělávání a výzkum (BMBF) v rámci jeho programu “IKT 2020 – Výzkum pro inovaci”.

redakce Proelektrotechniky.cz

Obrázky © Robert Bosch GmbH

Další informace zde
