Víte, jak funguje větrná elektrárna?

4.1.2013 Vítr vzniká tlakovými rozdíly mezi různě zahřátými oblastmi vzduchu v zemské atmosféře. V blízkosti zemského povrchu je rychlost a směr proudění ovlivňována členitostí povrchu. S rostoucí výškou se směr větru ustaluje a rychlost větru se logaritmicky zvyšuje. Vlivem Coriolisovy síly, kterou způsobuje rotace země, se jeho proudění ustaluje do směru zemských rovnoběžek.

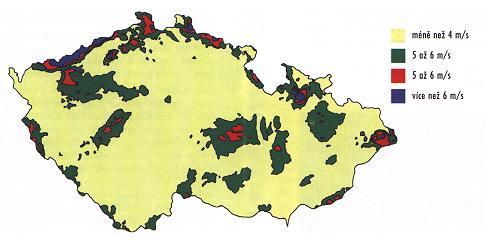

Rychlost větru v ČR ukazuje větrná mapa:

Větrná elektrárna přeměňuje kinetickou energii větru na energii elektrickou. Pohybová energie větru otáčí lopatkami rotoru a tím vzniká mechanická energie. Ta je přenášena přes převodovku do generátoru, kde se mění na elektrickou energii.



Klasická větrná elektrárna se skládá z těchto částí (viz obrázek):

• rotor s rotorovou hlavicí (1) převádí kinetickou energii větru na kinetickou energii hřídele rotoru;

• brzda rotoru (2), planetová převodovka (3) a spojka (4) přizpůsobují rychlost větru jmenovitým otáčkám generátoru;

• generátor (5) převádí kinetickou energii hřídele rotoru na elektrickou energii;

• systém řízení strojovny umožňující její natáčení ve směru větru zahrnuje servopohon natáčení (6), brzdu točny strojovny (7), ložisko točny strojovny (8) a čidla rychlosti a směru větru (9);

• několikadílná věž elektrárny (10) a betonový armovaný základ elektrárny (11) tvoří její nosnou konstrukci;

• elektrorozvaděče silnoproudého a řídicího obvodu (12) a elektrická přípojka (13) zajišťují připojení elektrárny k rozvodné síti.



Větrné elektrárny můžeme rozdělit podle možnosti jejich využití:

Výkon (kW) Možnosti využití
do 5 Dobíjení akumulátorů, vlastní spotřeba
520 Dodávka elektrické energie do sítě, nebo ohřev vody v rodinných domcích, zemědělství
nad 20 Dodávka elektrické energie do sítě

Malé větrné elektrárny (do 5 kW) jsou výhodné především v místech bez přípojky elektrického proudu, slouží jako zdroj nízkého napětí pro rekreační objekty, rodinné domy, horské chaty apod. Elektrická energie se obvykle vyrábí pomocí synchronních generátorů buzených permanentními magnety, s výstupním napětím 12 nebo 24 V, které napájí malé spotřebiče (světla, TV, chladničky). Jako záložní zdroj se obvykle používá sada akumulátorů. Elektrárny lze doplnit měničem, který dodává střídavý proud o napětí 220 V.

Elektrárny velkých výkonů (300 až 3 000 kW) jsou určeny k dodávce energie do veřejné rozvodové sítě. Mají asynchronní generátor, který dodává střídavý proud většinou o napětí 660 V, a proto nemohou pracovat jako autonomní zdroje energie. Velké elektrárny mají průměr rotoru 40 až 60 m a věž o výšce až 40 m. Ke zvýšení efektivnosti provozu a snížení nákladů na projektování a výstavbu se elektrárny sdružují do větrných farem (obvykle 5 až 30 elektráren).

Účinnost větrných elektráren může dosahovat až 50 %. Vezmeme-li v úvahu, že činnost a výkon elektrárny jsou závislé na existenci a vhodné intenzitě větru, je využití elektrárny okolo 12–16 %.

Hlavní výhodou větrné elektrárny je využití větru jakožto obnovitelného zdroje energie. Hlavními nevýhodami je jejich hlučnost, jak ukazuje hluková mapa na obrázku, proměnlivý výkon podle momentální síly a směru větru, finanční náročnost a často i nepříznivý vliv na vzhled krajiny. Ideálně jsou proto využitelné zejména v místech se stabilním prouděním větru stranou osídlení, například na mořském pobřeží.


Hluková mapa větrné elektrárny (maximální hluk podle hygienických předpisů je 45 dB)

redakce Proelektrotechniky.cz

Obrázky: ČEA ČR
