Vylepšené výměníky tepla „LCP Industry“ Rittal

Komfortní zóna pro výměníky tepla

3.10.2016 Výměník tepla voda/vzduch „LCP Industry“ je již několik let účinným systémovým řešením pro chlazení výkonových komponent distribučních rozváděčů. Společnost Rittal nyní tento chladicí systém významně zdokonalila. Z vylepšené flexibility a energetické účinnosti nyní mohou těžit jak výrobci rozváděčů, tak rovněž uživatelé strojů a zařízení.

Výměník tepla voda/vzduch „LCP Industry“ je již několik let účinným systémovým řešením pro chlazení výkono-vých komponent distribučních rozváděčů.

Systém „LCP Industry“ (Liquid Cooling Package) je ideálním řešením pro chlazení kompletní rozváděčové sestavy. Pokud je výměník tepla instalován na střed rozváděčové sestavy, proudí studený vzduch na obě strany. Chladicí výkon až 10 kW uspokojí i náročné požadavky pro chlazení frekvenčních měničů. Třicet centimetrů široké pole chladicí jednotky se snadno zaintegruje do sestavy systémových skříní TS 8.

Na rozvod proudu bylo myšleno

Vylepšená chladicí jednotka obsahuje volný prostor (průchod) pro snadné vedení přípojnic a kabelů. „Tímto způsobem jsou splněny požadavky našich zákazníků, kteří chtějí používat LCP Industry v sestavách řadově spojených skříní s přípojnicemi instalovanými v celé délce rozváděčové sestavy“, říká Zbyněk Ledvinka, produktový manažer chlazení. V horní části chladicí jednotky je tedy prostor pro vedení přípojnic, zatímco ve spodní části mohou být vedeny N/PE vodiče. Další potřebné kabely mohou být vedeny v obou částech jednotky, čímž je zvýšena její flexibilita. Tímto způsobem je dosaženo velmi výkonného chlazení na principu vody, a to zejména u velkých distribučních rozváděčů s přípojnicemi pro rozvod proudu vedených v celé délce. Na obou stranách jednotky výměníku tepla mohou být chlazena dvě rozváděčová pole.

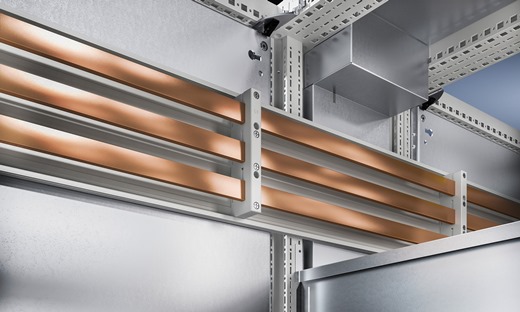

Nové LCP Industry jednotky obsahují průchody, čímž je umožněno jejich použití v rámci rozváděčových sestav s vedením přípojnic po celé jejich délce.

Tiché a energeticky úsporné řešení s UL certifikací

Energetická účinnost nové řady LCP Industry je podstatně vyšší než u jejího předchůdce. V rámci sestavy jsou použity EC ventilátory, které spotřebují až o polovinu méně energie, což napomáhá snižování nákladů. Volitelná regulace otáček ventilátoru významně snižuje hladinu hluku. Nové jednotky LCP Industry jsou již certifikovány v rámci UL-Listed, a proto je lze bez jakýchkoliv problémů používat v USA.

Rittal Czech, s.r.o.

Foto © Rittal

Více na www.rittal.cz
