Barevné osvětlení rekonstruovaného mostu v holandském Zutphenu svěřili Tecomatu Foxtrot

5.4.2018 Původní most přes řeku IJssel se stal součástí široce pojaté přestavby nábřeží v holandském Zutphenu, které dostalo podobu parku s řadou nových míst k posezení s výhledem na vodu i na historické věže hansovního města Zutphen na jihu. Město pověřilo projektem kancelář Moederscheim Moonen Architects z Rotterdamu. Realizovaný projekt byl městu předán v závěru roku 2017.

Most přes řeku IJssel v holandském Zutphenu s řízeným efektovým osvětlením

Klenutý most má základní osvětlení tvořeno 24 LED projektory 49M firmy SILL. Mostovka vyhrazená chodcům a cyklistům je dále osazena 131 barevnými svítidly LED LUMENPULSE RGB-W. Schodiště z mostu na břeh je osvětleno 26 reflektory BEGA RGB-W. Diody RGB-W, které jsou řízené předřadníky s protokolem DMX a DALI, jsou základním světelným zdrojem, kterým lze programově vytvořit jakoukoliv barvu i dynamickou scénu. Záměrem architektů bylo celé osvětlení ovládat interaktivně. Například barvou signalizovat venkovní teplotu. Samozřejmostí byl i požadavek na ruční provoz pro ad hoc nastavení osvětlení v určitých výjimečných dnech.

Most v Zutphenu navazuje na osvětlené nábřeží historické části města. Photo: Hettema

Pro dodavatele osvětlení, společnost Spie, bylo nalezení partnera pro správné ovládání osvětlení a realizaci interaktivních funkcí opravdovou výzvou. Ve výběrovém řízení, které šlo do posledního detailu, bylo vybráno řešení firmy B & R design BV s použitím systému Tecomat Foxtrot CP-1015. Tento PLC je vybaven submodulem MR-0105, takže přímo v základním modulu disponuje dvěma linkami DMX. Potřebných 128 kanálů sběrnice Dali poskytují dva moduly C-DL-0064M připojené sběrnici CIB. Základní uživatelské rozhraní tvoří dotyková obrazovka ID-36, přes kterou probíhají všechna nastavení lokálního ovládání z „velitelského můstku”.


Barva mostu přes řeku IJssel napovídá kolemjdoucím o venkovní teplotě. Photo: Hettema

Pro řízení barvy osvětlení podle venkovní teploty byly pod mostem umístěny dva snímače teploty PT1000. V programu je teplota v rozmezí –5 °C a +25 °C přiřazena škále od modré po červenou. V mrazivé noci pod –5 °C svítí most modře. Naopak v letním horkém večeru při +25° C bude svítit červeně. PLC Tecomat Foxtrot se také stará o zapnutí osvětlení mostu při západu slunce a vypnutí při východu slunce v průběhu roku podle vestavěných astronomických hodin. V pozdních nočních hodinách je osvětlení automaticky ztlumeno na 60 %. Jak pro servis, tak pro normální funkční provoz je Tecomat Foxtrot připojen do internetu přes router 4G / LTE. Přístup přes vnitřní webovou aplikaci Foxtrotu umožňuje jak technickým službám města Zutphen, tak servisnímu technikovi vzdáleně ovládat a programovat barvy nebo získat informace o aktuálním stavu systému. Pro vylepšení komfortu umístila firma B & R Design na most IP kameru, s níž je možné sledovat dění na mostě včetně stavu osvětlení opravdu „live“.

Ovládací panel řízeného osvětlení mostu. Zobrazena je aktuální teplota, odpovídající barva mezi modrou a červenou. Zároveň je tu živý obrázek z mostu z instalované IP kamery. Na další stránce jsou přednastavené barvy pro ruční ovládání.

Na technickém návrhu a dodávce řešení se podílely společnosti Damsteegt/De Boer ve spolupráci s firmou Spie a B & R design.

Arjan Van Der Vinne

převzato z TecoInfo, březen 2018

Foto © TECO

Další informace na www.tecomat.cz

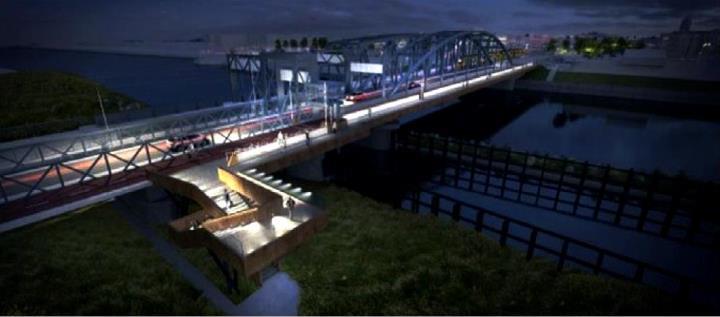

Součástí řízené soustavy je i osvětlení schodiště z mostu na břeh řeky.
