Jinping-I: plynem izolované vedení (GIL) pro čínskou elektrárnu

24.9.2014 Během roku 2015 je na řece Ja-lung-ťiang v Číně plánováno zprovoznění hydroelektrárny Jinping-I s obloukovou hrází vysokou 305 metrů a turbínami umístěnými v rekordní hloubce 230 metrů. Jak byla informována česká odborná veřejnost v září 2014, tato elektrárna bude vybavena plynem izolovaným vedením (Gas-insulated Line - GIL) společnosti Siemens.

Šest turbín elektrárny dává celkový výkon 3 600 MW. To klade vysoké nároky na přenosovou kapacitu vedení, které je zároveň omezováno velmi stísněným prostorem v nitru přehrady. Toto vedení je proto řešeno technologií GIL, obdobné plynem izolovaným rozvodnám (GIS).

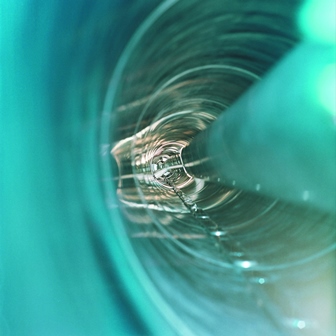

Oproti klasickým vodičům vysokého napětí se GIL výrazně liší. Skládá se ze dvou soustředných hliníkových trubic, jejichž meziprostor je vyplněn izolačním plynem. Samotný vodič se nachází ve vnitřní trubici a díky tomu, že má větší průřez, než klasické elektrické vedení, může elektřinu vést s podstatně menšími ztrátami. Vedení instalované v Jinping-I tak dokáže přenášet výkon 2200 MW při napětí 550 kV, přičemž proud může dosahovat až hodnoty 5000 A.

S ohledem na svoji konstrukci je vedení GIL navíc ohnivzdorné a díky vrstvě izolačního plynu a vnějšího hliníkového pláště vytváří ve svém okolí jen minimální elektromagnetické pole. Nevyžaduje tak žádné další stínění a může být používáno i v místech s vysokými nároky na elektromagnetickou kompatibilitu, jako jsou počítačová centra, bezpečnostní systémy apod. Díky svým izolačním vlastnostem je zároveň velmi spolehlivé – první vedení založené na principu plynové izolace instalovala společnost Siemens ve vodní elektrárně Wehr v Německu již v roce 1975, kde slouží dodnes.

Siemens, redakčně upraveno

Foto © Siemens

Další informace zde
