Ochrana povrchu palivových článků jaderných elektráren před korozí: ČVUT získalo americký patent, má otevřené dveře na trh USA

26.2.2021 K rozvoji jaderné energetiky ve světě přispívá významnou měrou i České vysoké učení technické v Praze. Významným milníkem se v tomto směru stal únor 2021, kdy vědci Českého institutu informatiky, robotiky a kybernetiky ČVUT (CIIRC ČVUT) a Fyzikálního ústavu Akademie věd ČR (FZU AV ČR) získali americký patent na způsob ochrany povrchu palivových článků v jaderných elektrárnách před korozí.

Autoři řešení

Inovativní řešení patentovali v rámci České republiky Radek Škoda, Jan Škarohlíd (tehdy ještě za Fakultu strojní ČVUT) a Irena Kratochvílová, František Fendrych, Andy Taylor (za Fyzikální ústav AV ČR) již v roce 2015. Evropský patent získalo toto řešení v dubnu.

Obsah řešení

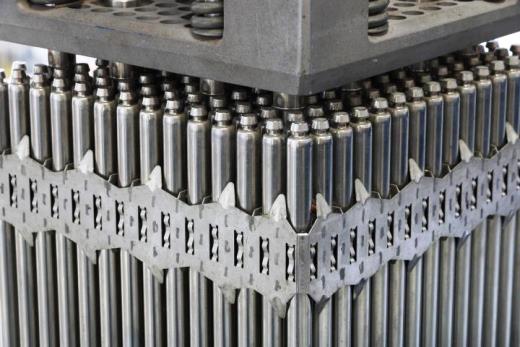

Toto unikátní řešení je založeno na pokrytí povrchu palivových článků tenkou polykrystalickou diamantovou vrstvou (viz foto níže).

Velmi tenká vrstva z diamantových nanokrystalů významně zhoršuje podmínky pro korozi zirkoniového substrátu v jaderném reaktoru, a to dokonce o desítky procent. Antikorozní efekt polykrystalického diamantového povlaku je velmi specifický: Kromě omezení přímého kontaktu kovového substrátu s okolním prostředím dochází při zvyšující se teplotě k průniku uhlíku z diamantové vrstvy do substrátu a mění jeho fyzikální a chemické vlastnosti. Tím se snižuje pravděpodobnost koroze zirkonia a průniku vody, resp. vodíku do zirkoniového povrchu.

Řešení funguje jak za standardních, tak i havarijních teplot.

Inspirace havárií ve Fukušimě, postup výzkumu

Inspirací k výzkumu v této oblasti byla mimo jiné jaderná havárie ve Fukušimě. Patent byl podpořen dalším výzkumem a rozsáhlými testy v rámci projektu TA ČR ve spolupráci s americkou firmou Westinghouse. Žádost o udělení amerického patentu podali výzkumníci v roce 2016 a v únoru 2021 se podařilo patent potvrdit i u amerického patentového úřadu (USPTO).

Prvotním cílem výzkumu bylo omezit, případně zamezit, vysokoteplotní oxidaci zirkonia při havarijních stavech s teplotami nad 800 °C. Během této exotermické reakce se uvolňuje obrovské množství tepla, ale také vodíku, který může explodovat, zkorodované zirkoniové tyče mohou popraskat a uvolnit radioaktivní látky do primárního okruhu. Uvolňování tepla také dále komplikuje chlazení aktivní zóny a posiluje další průběh vysokoteplotní oxidace zirkoniové slitiny. Tento druh koroze zirkoniových slitin se dle patentu sníží pokrytím vnějšího povrchu jaderného paliva ochrannou vrstvou, která je tvořená polykrystalickou diamantovou vrstvou.

Dalším výzkumem se potvrdil i značný potenciál tohoto řešení i za pracovních teplot reaktoru, čímž se prodlouží doba použití paliva, které se typicky odstraňuje z reaktoru z důvodu zkorodovaného povrchu a nikoli dostatečného vyhoření. Řešení tak výrazně snižuje i ekologickou zátěž.

Potenciál amerického trhu jaderných elektráren

Spojené státy americké jsou zemí s největším trhem s jaderným palivem, je zde totiž vyprodukováno přibližně 30 % elektřiny z jaderných zdrojů celého světa a země má nejvíce jaderných reaktorů na světě. Získání amerického patentu tak otevírá možnost aplikovat toto patentované řešení i na tomto důležitém trhu.

V USA je dnes v provozu 94 jaderných reaktorů (a 2 ve výstavbě) v jaderných elektrárnách o celkovém výkonu téměř 100 000 MWe. Všechny tyto jaderné reaktory jsou tzv. lehkovodního typu, kde lze použít zlepšení chráněná v uznaném patentu.

ČVUT, redakčně upraveno

Foto © ČVUT

Další informace zde
