První multiterminálové HVDC spojení na světě pomáhá využívat elektřinu z obnovitelných zdrojů v Severní Americe

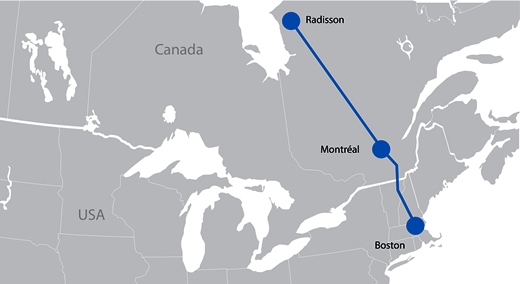

15.7.2016 První multiterminálové stejnosměrné vysokonapěťové přenosové spojení (HVDC) na světě bylo vybudováno v Severní Americe. Toto HVDC spojení patřící energetickým společnostem Hydro-Québec a National Grid je 1480km dlouhé, používá napětí ±450 kV a má výkon 2000 MW. Propojuje velmi zalidněné oblasti Montrealu a Bostonu s kanadskou vodní elektrárnou La Grande II v zátoce James Bay, která je k HVDC připojena v Radissonu (viz mapka). Je schopné zásobovat bezemisně vyráběnou elektřinou 3,8 miliónů lidí.

Toto HVDC spojení bylo vybudováno společností ABB na počátku 90 let minulého století. V červenci 2016 zaznamenalo důležitý milník: Společnost ABB dokončila rekonstrukci a modernizaci tří konvertorových stanic, obsahujících zejména potřebné usměrňovače a střídače.

Technologie HVDC, jíž je ABB významným průkopníkem, se rozvíjí během posledních desetiletí jako efektivní alternativa zažitému střídavému přenosovému systému v určitých konkrétních případech. Obecně platí, že přenos elektrické energie je efektivní při použití vysokého napětí, protože s vyšším napětím klesá jednotkový odpor vodiče. Měnit hodnotu napětí pomocí transformátoru však lze jen u střídavého proudu. Naproti tomu je použití stejnosměrného elektrického vedení oproti střídavému ekonomičtější, a to především proto, že není třeba přenášet tři fáze, lze použít tenčí vodiče a stejnosměrný proud má obecně menší ztráty ve vedení (kolem 3,5 % na 1000 km).

HVDC přenosové spojení je tak oproti střídavému ekonomičtější na vlastním vedení a méně ekonomické v koncových bodech, kde je třeba proud transformovat a usměrňovat, resp. střídat, přičemž hraje roli nákladnost, účinnost a spolehlivost příslušných zařízení. Složitější a dražší je také regulace HVDC soustavy, zvlášť u takovýchto multiterminálových sítí, tedy sítí obsahující více než dva koncové body. Praktické využití HVDC, jehož průkopníkem je především společnost ABB, je proto úzce spojeno právě s rozvojem účinných konvertorových zařízení.

Důležitou součástí modernizace uvedeného HVDC spojení byla výměna stávajícího hardware a software za řídicí a ochranný systém MACH (Modular Advanced Control for HVDC), který je „mozkem“ tohoto spojení.

Systém MACH je výsledkem dlouhodobého vývoje u společnosti ABB a je konstruován tak, aby zajistil dlouhodobou spolehlivost celého přenosového spojení. Jeho charakteristickým rysem je široké využití počítačů, mikrokontrolérů (monolitický integrovaný obvod obsahující kompletní mikropočítač) a procesorů pro zpracování digitálního signálu, vzájemně propojených sběrnicemi využívajícími průmyslové standardy a komunikačními spojeními z optických vláken. Tato technologie umožňuje kromě jiného intenzivní autodiagnostiku systému, která eliminuje periodickou údržbu řídicích technologií.

Instalace systému MACH tak umožňuje souvislou, spolehlivou a plně řiditelnou dodávku elektrické energie z kanadských vodních elektráren. Kromě jiného dovolí také včas zpracovat studie pro budoucí systémy smart grid pro optimalizaci americké elektroenergetické sítě.
