FlexROOM®:
řešení pro flexibilní automatizaci administrativních budov
11.3.2013 Měnit dispozici vnitřních prostor v budově postavené se
stávajícím přístupem k řízení technologií je poměrně komplikovaná a
nákladná záležitost. Je tomu tak nejen kvůli stavebním úpravám, ale
stále více i s ohledem na technologii budovy, tedy zařízení
elektroinstalací vedených v příčkách, řízení tepelného komfortu, světel
a zastínění. Pro usnadnění takovýchto změn přichází společnost WAGO na
český trh s technologií WAGO flexROOM®
pro automatizaci administrativních budov, která celý proces významně
usnadňuje, snižuje tak související náklady na nezbytné minimum, čímž v
neposlední řadě významně zhodnocuje danou nemovitost.
![](obrazky/7-flexROOM.jpg)
Obr. 1 Systém WAGO flexROOM®
Ve flexROOM®
boxu je kompletně instalovaný hardware se všemi elektrotechnickými
komponentami (řídicí systém, zdroje, relé, svorky, konektory,
propojení). Součástí je nainstalovaný a odzkoušený software pro řízení
zastínění, osvětlení (DALI), tepelného komfortu (vytápění a chlazení).
Rychlou a bezchybnou montáž v podhledu či vyvýšené
podlaze zajistí osvědčený konektorový systém WINSTA®, rovněž od firmy
WAGO.
FlexROOM® nabízí
kompletně otevřené rozhraní pro snadnou integraci s ostatními systémy
BMS (Building Management System). Systémové boxy flexROOM®
jsou v nabídce ve variantách pro různé počty os místností (8, 16, 24
os). Osou místnosti se zde rozumí základní stavební modul jakožto
součást místnosti, která je přiřazena k oknu. Pod každou osou se skrývá
ovládání ochrany před sluncem, osvětlení i regulace teploty. Díky
tomuto rozčlenění lze koncept flexROOM®
flexibilně používat téměř ve všech administrativních budovách.
![](obrazky/7-pudorys.jpg)

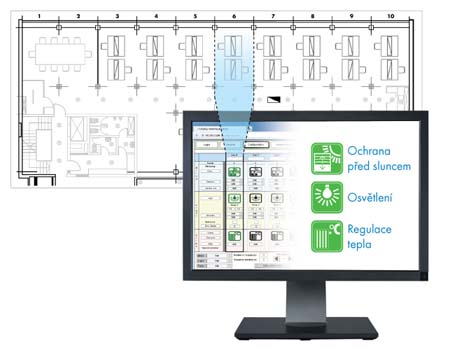

Obr. 2 Koncept WAGO flexROOM®
pracuje na základě os místností.
Součástí produktu flexROOM®
je integrovaná webová aplikace. Ta nabízí jednoduché nastavení
jednotlivých os místností včetně následné rekonfigurace při změnách
dispozic během provozu budovy, snadné přiřazení bezdrátových modulů k
jednotlivým řízeným prvkům (světla, žaluzie, vytápění/chlazení),
možnost nastavení regulačních konstant vytápění a chlazení, časů pohybu
žaluzií a žádaných hodnot osvětlení, snadnou správu po Ethernetu/Internetu a přiřazení pohybových čidel, okenních kontaktů,
senzorů intenzity osvětlení k daným prostorům.
Veškerá používaná tlačítka, ovladače a okenní kontakty s
technologií EnOcean jsou bezdrátová a zároveň bezbateriová. U ovladačů
místností a okenních kontaktů je použit solární článek, u tlačítek se
využívá elektromechanického převodu energie.
FlexROOM®
zohledňuje požadavky normy ČSN EN 15232 Energetická náročnost
budov ‒
vliv automatizace, řízení a správy budov. Díky tomu lze při jeho
použití dosáhnout třídy A dle klasifikace této normy.
