1.6.2016 Bezpečnost má v oblasti elektrických rozváděčů absolutní prioritu. Aby nedošlo ke zranění osob nebo k poškození majetku, musí být dodrženo mnoho norem a nařízení. Mezi požadavky patří i vyrovnání potenciálu mezi všemi kovovými částmi rozváděčové skříně. Systém řadově spojitelných skříní TS 8 společnosti Rittal je příkladem, jak může být bezpečnost dosažena v mnoha aplikacích, a to pomocí automatického vyrovnání potenciálu bez nutnosti samostatného uzemnění všech kovových částí rozváděčové skříně.

Bezpečnost má v případě distribučních rozváděčů jednu z nejvyšších priorit, zejména pokud se jedná o vyrovnání potenciálu mezi všemi kovovými částmi rozváděčové skříně.

Uzemnění kovových částí na elektrických zařízeních je z bezpečnostních důvodů předepsáno prakticky všude, ať se jedná o jednoduché lampy či nízkonapěťové rozvodné systémy. Důvod je naprosto jasný – pokud by došlo k chybě (například pokud by se část rozváděče dostala pod napětí), mohlo by dojít k poranění osob. A právě rozváděčová skříň má poskytnout ochranu před kontaktem s takovým nebezpečným napětím. U nízkonapěťových rozváděčů musí být provedeno uzemnění, ke kterému je připojen celý kovový rám a části rozváděče, u nichž hrozí, že se mohou dostat pod napětí.

Připojení zemnicích pásků

Obvykle se k vyrovnání potenciálu, tedy k uzemnění všech kovových částí, používají zemnicí pásky z měděného drátu. Pásky jsou flexibilní, a proto se jimi mohou bezpečně připojit pohyblivé části, např. dveře, k rozváděči. V rozváděči se zemnicí pásky obvykle také připojují k rámům, k bočnicím, ke střeše rozváděče nebo dalším panelům. Jakmile jsou všechny zemnicí pásky správně namontovány, je zajištěno vyrovnání potenciálu a všechny části rozváděče mohou být uzemněny přes ochranný vodič napájecího zdroje. Vzhledem k tomu, že se zemnicí pásky montují ručně současně s montáží celého rozváděče, můžou zde nastat chyby a opomenutí. Pokud se na pásek zapomene, hotový rozváděč bude funkční, i když může dojít k ohrožení osob v případě poruchy.

Vyrovnání potenciálu i bez zemnicích pásků

Držák zadního panelu ve vertikální části rámu má kontaktní prvek ve tvaru drápu. Vodivé spojení se provede, když je zadní panel přišroubován k rámu.

Pro snazší implementaci elektrické ochrany vyvinula společnost Rittal efektivní řešení se systémem řadově spojitelných skříní TS 8: během montáže jsou bočnice, střecha, zadní panel a podlahové plechy automaticky vodivě spojeny s rámem. Tímto způsobem je dosaženo vyrovnání potenciálu, aniž by bylo nutné použít zemnicích pásků. Řešení je realizováno pomocí speciálních drápků nebo podložek, které se během montáže tlakem prořežou přes elektricky nevodivou povrchovou vrstvu panelů, a tím je dosaženo spolehlivé-ho kontaktu. Takto je provedeno elektrické pospojování všech plochých dílů a v mnoha aplikacích pak není nutné použít zemnicí pásky. Pouze při připojování dveří rozváděče je nutné pásky použít. Elektrický odpor kontaktu mezi panely a rámem skříně je menší než 0,1 Ω, což je hodnota požadovaná normou pro prázdné rozvaděčové skříně ČSN EN 62 208.

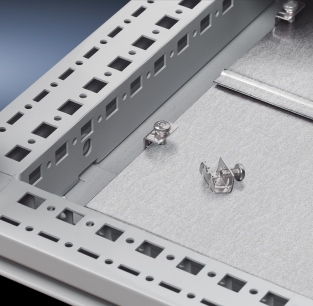

Upínací prvky podlahových plechů se tlakem prořežou skrz vrstvu ochranného laku a vytvoří spolehlivé vodivé spojení.

Snazší instalace a větší bezpečnost

Automatické vyrovnání potenciálu snižuje množství potřebného montážního materiálu a zjednodušuje montáž o časově náročné připojení až sedmi zemnicích pásků na každou skříň, které již nejsou potřeba. Snazší je i rozebrání a znovu sestavení panelů. Z pohledu posouzení rizik sami uživatelé musí rozhodnou, zdali opatření daná automatickým vyrovnáním potenciálu jsou dostatečná, nebo zda je zapotřebí použít zemnicí pásky, aby byly technicky splněny požadavky na bezpečnost.

Závěsná oka mají pryžovou část s vloženou ozubenou podložkou. Při zašroubování vznikne vodivé spojení mezi střechou rozváděče a jeho rámem.

Přehled výhod

Automatické vyrovnání potenciálu systému řadově spojitelných skříní TS 8 nabízí následující výhody:

–    úspora montáže až sedmi zemnicích pásků,

–    zjednodušená montáž a demontáž všech panelů.

Další informace naleznete v Technické dokumentaci pro montáž a dimenzování vodičů PE, která je ke stažení zde.
