Z bývalé textilky je energeticky úsporná kancelářská budova

12.5.2015 Dalším příkladem úspěšné implementace nejmodernější technologií pro řízení budov je budova opuštěné textilní továrny v Montrealu v Kanadě. Z bývalé textilky je dnes kancelářský objekt, kde sídlí organizační jednotka Schneider Electric – Small Building Systems. Budova je vybavena nejnovějšími bezdrátovými technologiemi, systémy pro efektivní využití denního světla, poptávkou řízenou ventilací a měřením spotřeby elektrické energie. Společný projekt úspěšně zrealizovaly společnosti Schneider Electric, specialista na řízení energie, a Groupe Montoni, která patří mezi nejvýznamnější kanadské developery v segmentu udržitelných budov.

Nová úroveň bezdrátových technologií

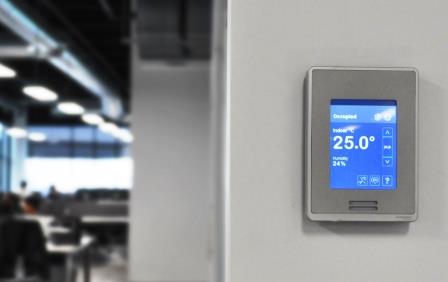

Bezdrátové technologie jsou instalovány v prostoru celého třetího patra, rozděleného na 30 zón. Každá zóna je osazena prostorovým regulátorem SE8000 vybaveným senzorem, který detekuje přítomnost osob v zóně. Díky tomu zajišťuje optimální teplotu zóny v závislosti na přítomnosti osob. Regulátor také umožňuje nastavit HVAC (topení, větrání a klimatizace) ručně. Jednotky SE8000 jsou přes ZigBee bezdrátově propojeny s víceúčelovými regulátory (Multi-purpose Manager), které ovládají jednotky s proměnným průtokem vzduchu v každé zóně (viz obrázek níže).

Všechny regulátory jsou propojeny do bezdrátové sítě, jejíž hladký chod zajišťují tři brány Schneider Electric MPM (řídicí jednotky). Ty jsou dále integrovány v softwaru Schneider Electric StruxureWare Building Expert, který zajišťuje webové rozhraní pro monitorování a řízení všech funkcí a zařízení na celém třetím patře s dosahem až 30 metrů. K MPM jednotkám jsou připojena také bezdrátová zařízení EnOcean, která se používají k automatické regulaci osvětlení na základě uživatelem definovaných programů v softwaru StruxureWare Building Expert. Celé toto řešení, nazvané SmartStruxure Lite, lze integrovat do dalších nadřazených BMS systémů, např. SmartStruxure, případně zakomponovat do EcoStruxure, komplexní systémové architektury Schneider Electric.

Řízení LED osvětlení

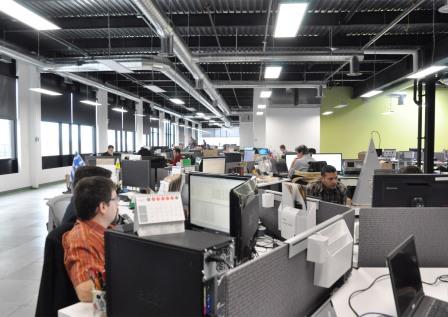

Mezi nejdůležitější novinky v budově bývalé textilky patří LED osvětlení, které spotřebuje 10× méně energie než zářivky. Budova má velká okna, která propouští velké množství denního světla. Senzory v kancelářích monitorují intenzitu slunečního svitu a podle toho plynule regulují výkon LED osvětlení. Za slunečného počasí LED panely nesvítí a při západu slunce se pomalu rozsvěcují pro zajištění stejné úrovně osvětlení.

Ventilace řízená kvalitou vzduchu

Normy ASHRAE vyžadují zajištění adekvátní ventilace v komerčních budovách, aby nedocházelo k výskytu nebezpečných koncentrací CO₂ v ovzduší. Tento požadavek byl tradičně řešen konstantním průtokem vzduchu z venkovního prostředí, ale nepřetržitý provoz ventilátorů a klimatizace znamená vyšší spotřebu energie. V rekonstruovaných kancelářích v Montrealu zvolili efektivnější přístup: snímače CO₂ monitorují koncentrace CO₂ v každé zóně a aktivují příslušné ventilační systémy pouze tehdy, když je potřeba. Tato poptávkou řízená ventilace zajišťuje zdravé pracovní prostředí při nižší spotřebě energie.

Měření elektrické energie

V kancelářské budově v Montrealu funguje také integrované měření elektrické energie. Čtyři elektroměry Schneider Electric měří veškerou spotřebu elektřiny v kancelářích, včetně hlavního rozvodu, HVAC a osvětlení. V budově jsou nainstalovány desítky tisíc měřicích bodů, které automaticky ovládají topení, klimatizaci i osvětlení. Do budovy dodal Schneider Electric vedle chytrých elektroměrů s komunikací m-bus také přípojnicové systémy Canalis, transformátory Trihal 2000 kVA a dobíjecí stanice pro elektromobily.

Schneider Electric, redakčně upraveno

Foto © Schneider Electric
