NI InsightCM Enterprise: účinná podpora racionalizace
údržby
27.10.2014
V říjnu 2014 představila společnost National
Instruments české odborné veřejnosti softwarové řešení pro
racionalizaci údržby, dodávané pod obchodní značkou InsightCM
Enterprise. Toto řešení pochopitelně zaujalo odborné redaktory našeho
portálu, kteří se jakožto konzultanti zabývají se mj. právě
problematikou zefektivňování údržby v dopravě a energetice.
InsightCM Enterprise představuje softwarové řešení pro
online monitorování podmínek sledovaného zařízení, které získává a
analyzuje informace ze senzorů, generuje alarmová hlášení, umožňuje
specialistům na údržbu vizualizovat a řídit potřebné údaje a
zjednodušuje nasazení velkého množství monitorovacích systémů. Nabízí
tak průběžné sledování kritických součástí strojů, zejména rotujících
komponent.
InsightCM Enterprise má dvě základní součásti:
První z nich je InsightCM Enterprise Data Explorer (viz
obr. 1), což je aplikace pro vzdálenou analýzu hrubých dat v časových
řadách a jejich výsledků, vytváření jejich vzájemných srovnání a
historických trendů apod.

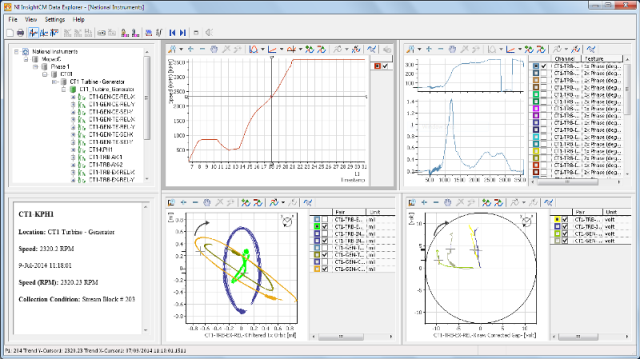

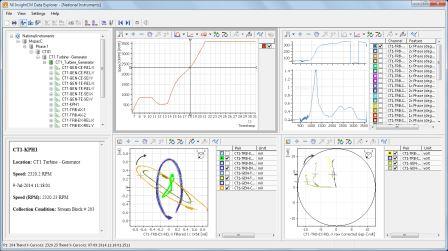

Obr. 1 InsightCM
Enterprise Data Explorer (zvětšit obrázek)
Druhou součástí je InsightCM Enterprise Server (viz obr.
2), což je serverový software vybavený pro komplexní analýzy a
management dat.

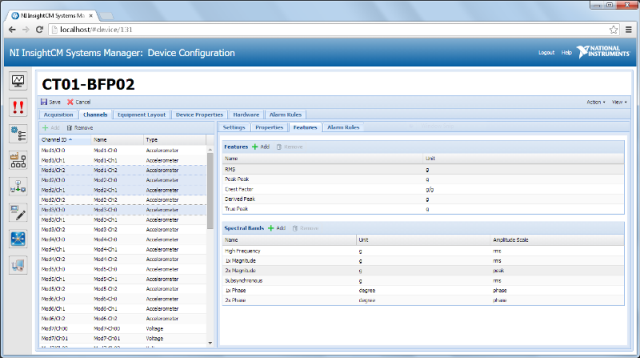

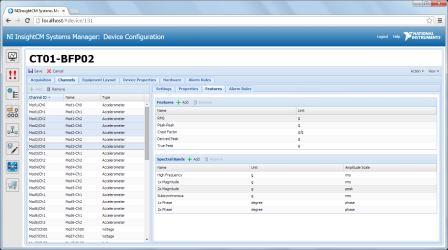

Obr. 2 InsightCM
Enterprise Server (zvětšit obrázek)
Součástí řešení je i nabídka kompatibilních hardwarových
řešení, díky nimž je možné získávat data z velkého množství
senzorů.
Architekturu celého systému ukazuje obrázek č. 3:
Monitorovací systém automaticky získává data a přenáší je na server,
kde jsou uložena. Server následně propočítá ukazatele stavu zařízení,
které jsou k dispozici pro vzdálené sledování a analýzu. Data je
zároveň možné exportovat pro využití třetím stranám.

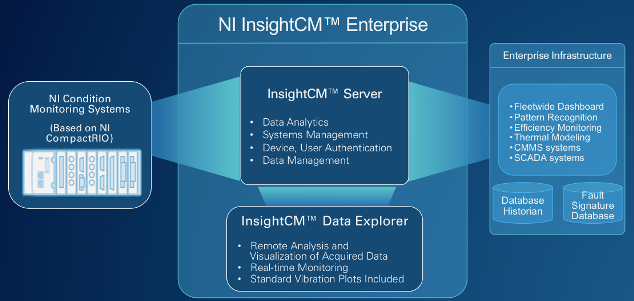

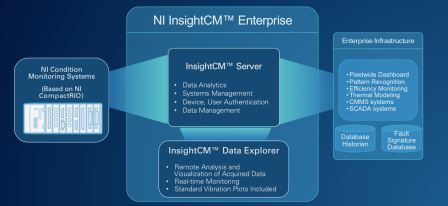

Obr. 3 Architektura
celého systému (zvětšit
obrázek)
Je zřejmé, že online sledování stavu zařízení umožňuje
předcházet nahodilým poruchám, a snižovat tak rozsah běžné údržby a
oprav. Vytváření široké a konzistentní báze dat zároveň nabízí
příležitost pro uplatnění rizikově orientovaného plánování údržby,
která může významně snížit náklady na preventivní údržbu.
Rizikově orientované plánování údržby stojí na
předpokladu, že klíčem k minimalizaci nákladů na údržbu je přizpůsobit
údržbu provoznímu režimu udržovaných zařízení se zohledněním hodnoty
rizika v případě, že by jednotlivá zařízení či jejich komponenty
selhaly. Hodnotou rizika přitom rozumíme součin hodnoty jeho dopadů a
pravděpodobnosti, s níž riziko nastane. Na základě analýzy poruch z
pohledu hodnoty rizika lze pak stanovit optimální způsob údržby
zařízení. Předpokladem efektivnosti takového procesu je ovšem právě
důkladná a neustále obohacovaná databáze poruch a jejich příčin. Čím
bohatší a rozsáhlejší databáze, tím účinnější je rizikově orientovaná
údržba v praxi.
Toto softwarové řešení tak může, jako podpora
podnikového systému řízení údržby u koncového zákazníka, napomoci
významnému zefektivnění celého procesu údržby. Pochopitelně bude
záležet i na dalších faktorech – organizačních, obchodních a v
neposlední řadě i legislativních – nakolik bude možné nabízené
příležitosti tohoto řešení uplatnit v praxi konkrétního uživatele.
Uplatnění nalezne InsightCM Enterprise v nejrůznějších
odvětvích od průmyslové výroby přes energetiku (konvenční i obnovitelné
zdroje) a těžební průmysl až po dopravu. Z pohledu rizikově orientované
údržby to budou zejména ti uživatelé, u nichž selhání výrobních
zařízení představuje vysoká obchodní, zdravotní a ekologická rizika.
redakce
Proelektrotechniky.cz
Foto a
obrázky © National Instruments
