NSN link: HVDC propojení obnovitelných zdrojů Norska a Velké Británie

21.7.2015 K vysokonapěťovým stejnosměrným přenosovým spojením (HVDC) v Evropě přibude v roce 2021 další: projekt NSN link mezi Norskem a Velkou Británií, jehož hlavním cílem je efektivní využití obnovitelných zdrojů elektřiny. Důležitým krokem k jeho realizaci se stala na začátku července 2015 smlouva mezi provozovateli přenosových sítí v Norsku a V. Británii, Statnett a National Grid, a společností ABB na dodávku konvertorových stanic na obou koncích přenosového spojení.

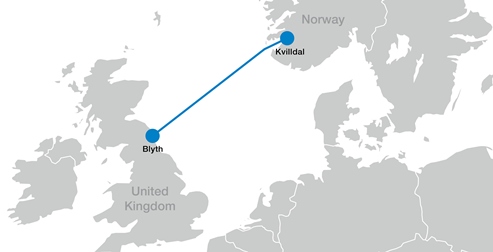

Spojení NSN link, propojující severoanglický Blyth a norský Kvilldal (viz mapka níže), bude po svém zprovoznění schopno přenášet výkon 1400 MW. Se svými 730 km délky půjde o nejdelší podmořské přenosové spojení na světě.

HVDC, tedy vysokonapěťový stejnosměrný přenos elektrické energie se rozvíjí během posledních desetiletí jako efektivní alternativa zažitému střídavému přenosovému systému v určitých konkrétních případech. Obecně platí, že přenos elektrické energie je efektivní při použití vysokého napětí, protože s vyšším napětím klesá jednotkový odpor vodiče. Měnit hodnotu napětí pomocí transformátoru však lze jen u střídavého proudu. Naproti tomu je použití stejnosměrného elektrického vedení oproti střídavému ekonomičtější, a to především proto, že není třeba přenášet tři fáze, lze použít tenčí vodiče a stejnosměrný proud má obecně menší ztráty ve vedení (kolem 3,5 % na 1000 km).

HVDC přenosové spojení je tak oproti střídavému ekonomičtější na vlastním vedení a méně ekonomické v koncových bodech, kde je třeba proud transformovat a usměrňovat, resp. střídat, přičemž hraje roli nákladnost, účinnost a spolehlivost příslušných zařízení. Složitější a dražší je také regulace HVDC soustavy, zvlášť u multi-terminálových sítí (více než dva koncové body). Praktické využití HVDC, jehož průkopníkem je především společnost ABB, je proto úzce spojeno s rozvojem účinných konvertorových (usměrňovače a střídače) zařízení. Je výhodné zejména při přenosu na velmi dlouhé vzdálenosti mezi dvěma koncovými body.

Hlavním cílem projektu NSN link bude efektivní využívání dvou významných obnovitelných zdrojů energie v propojených zemích: větrné energie ve Velké Británii a vodní energie v Norsku. Při přebytku energie z britských větrných elektráren bude možné zadržet vodu v přehradách norských hydroelektráren. Obráceně, při nedostatku větru a zvýšené poptávce po elektřině na britské straně zde díky tomuto HVDC spojení vypomůže právě elektrická energie z norských přehrad.

ABB pro tento projekt zkonstruuje, dodá a zprovozní dvě ±525kV, 1400MW konvertorové stanice. Využije přitom svoji technologii konvertorových zdrojů napětí (Voltage Sourced Converter – VSC) nazývanou HVDC Light®. Celková hodnota zakázky činí v přepočtu více než 11 mld. Kč.

Pro společnost ABB je NSN link již druhým „rekordním“ projektem v roce 2015, do něhož je dodavatelsky zapojena. Jak jsme avizovali na našem portále v dubnu 2015, technologii této společnosti bude používat rovněž 623 km dlouhé HVDC přenosové spojení NordLink.

redakce Proelektrotechniky.cz

Foto a obrázek © ABB
