AP300: malý reaktor od Westinghouse založený na
bohatých zkušenostech „většího bratra“
24.5.2023
V květnu 2023 představil americký výrobce
Westinghouse Electric Company
LLC odboprné veřejnosti svůj koncept malého jaderného reaktoru (SMR)
pod obchodním označením AP300™ SMR. Jak uvádí, jde fakticky o zmenšenou
a zjednodušenou verzi osvědčeného typu velkého tlakovodního reaktoru
AP1000, o nějž se zajímá mj. i ČEZ v souvislosti s plánovaným
rozšířením elektrárny Dukovany.

Malé modulární reaktory
Malé modulární reaktory jsou malé stavební jednotky
(moduly), které se
vyrábějí v továrně a následně se převážejí na vybrané místo, kde se
sestavují. Díky variabilnímu výkonu se od nich očekává, že budou moci
vhodně doplňovat a zálohovat obnovitelné zdroje energie, především pak
větrné a fotovoltaické elektrárny.
Podle Mezinárodní agentury pro jadernou energii se za
malý modulární
reaktor považuje elektrárna s výkonem do 300 MWe. Firmy vyvíjející
modulární reaktory avizují, že první projekty hodlají spustit do konce
desetiletí. O jaderných elektrárnách a jaderných reaktorech a jejich
generacích viz též v naší nápovědě k článkům
ZDE.
Reaktor AP1000
Reaktor typu AP1000 od Westinghouse je tlakovodní
reaktor generace
III+. Nejprve stručně k této generaci reaktorů:
III. generace jaderných reaktorů směřuje ke zvýšení
účinnosti výroby
elektrické energie, a to až na úroveň těsně přesahující 40 %, k
prodloužení doby provozu reaktoru až na 60 let a ke snížení náročnosti
budování elektrárny. Velký důraz je kladen na zvýšení bezpečnosti, a to
zejména v oblasti pasivní bezpečnosti – jinými slovy, konstrukce těchto
reaktorů je řešena tak, aby jaderné havárie byly vyloučeny již z
fyzikální podstaty procesů, které v ní probíhají. Tyto bezpečnostní
prvky jsou založeny na jevech, jako je gravitace nebo přirozená
cirkulace chladiva. Snahou je především redukovat možnost nehody s
roztavením paliva v aktivní zóně. Dalším rysem je prodloužení intervalu
mezi výměnou paliva.
Generace III+ je pak vlastně odnož třetí generace, u níž
se vývoj
zaměřil na další zdokonalení III. generace zejména co do bezpečnosti
proti lidským chybám. Rozlišení generace III a III+ přitom nemá pevnou
hranici.
Tepelný výkon jednoho bloku AP1000 činí cca 3415 MWt,
elektrický výkon
cca 1200 MWe. Vývoj technologie tlakovodního reaktoru AP1000 probíhal
více než 15 let a je založen na znalostech a zkušenostech z úspěšného
50letého provozu více než 100 komerčních elektráren společnosti
Westinghouse.
Reaktor je konstruován jako ekonomický a spolehlivý,
především díky
mnohem menšímu počtu (resp. délce) ventilů, čerpadel, potrubí a kabelů.
V současnosti jsou v provozu celkem čtyři bloky
využívající technologii
AP1000. Všechny se nacházejí v Číně, kde je ve výstavbě dalších šest
jednotek. Další reaktor AP1000® je v provozu v
elektrárně Vogtle v
Georgii, zatímco druhý se nachází ve finální fázi dokončení.

Malý reaktor AP300™ SMR

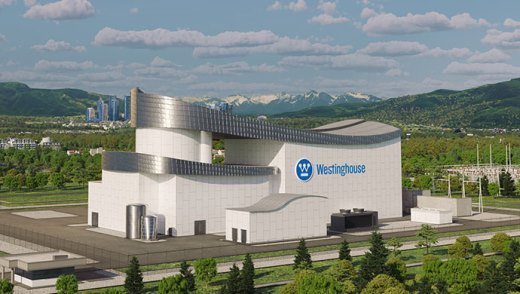

Konstrukce tohoto reaktoru (viz vizualizace na obrázku
nahoře) je založena na
provozních zkušenostech a pokročilé technologii společnosti
Westinghouse z vývoje a provozu zmíněného velkého reaktoru AP1000.
Schéma jeho fungování a široké možnosti využití ukazuje infografika na
obrázcích.
Reaktor společnosti Westinghouse AP300 SMR splňuje vše,
co se od malých
modulárních reaktorů očekává: menší rozměr, modulární konstrukce pro
efektivní harmonogram výstavby, nejmodernější bezpečnostní technologie
a spolehlivost.
Skutečnost, že je reaktor AP300 postaven na osvědčeném
reaktoru AP1000,
s sebou nese některé důležité výhody. Patří mezi ně zejména více než 30
let pokročilých technologií pasivní bezpečnosti licencovaných u
světových regulačních orgánů. Dále je to využití zavedené
infrastruktury, včetně vyspělého dodavatelského řetězce a služeb
provozu a údržby. Reaktor využívá pokročilou osvědčenou technologii
„Instrumentation & Controls”, která zjednodušuje provoz a
zvyšuje spolehlivost.
Společnost Westinghouse je v neposlední řadě světovou
jedničkou v
dodávkách jaderného paliva, jehož si jako dodavatele pro své elektrárny
vybrala mj. i skupina ČEZ.
AP300 SMR
využívá jeho robustní konstrukci paliva, která zahrnuje řadu
osvědčených a pokročilých palivových prvků a čtyřletý cyklus doplňování
paliva.
Schválení licence pro tento reaktor americkým jaderným
regulačním
úřadem (US Nuclear Regulatory Commission) předpokládá výrobce v roce
2027. Následovat by měl tříletý schvalovací proces pro umístění
reaktoru v konkrétní lokalitě a další tři roky jeho vybudování.
Westinghouse tedy věří, že první kilowatthodiny energie by mohl první
AP300 dodávat již v roce 2033.
redakce
Proelektrotechniky.cz
Obrázky ©
Westinghouse Electric Company LLC
Další informace zde a také zde
Schéma reaktoru
