Integrované štítky chrání před elektromagnetickým šumem
a teplem
31.8.2015 Polovodiče a baterie u mobilních terminálů a vestavěných
elektronických zařízení jsou potenciálními zdroji tepla a
elektromagnetického šumu, které mohou snížit citlivost nebo způsobit
špatné fungování daného zařízení. Kromě toho trh vyžaduje, aby takováto
zařízení byla stále menší a tenčí, což dále vyžaduje opatření pro
snížení úrovně vyzařovaného tepla a elektromagnetického šumu ve stále
menším prostoru. S řešením tohoto problému nyní přichází společnost
Panasonic, která jako první na světě vyvinula a v srpnu 2015
představila odborné veřejnosti speciální integrované štítky pro ochranu
elektronických zařízení před těmito negativními vlivy.

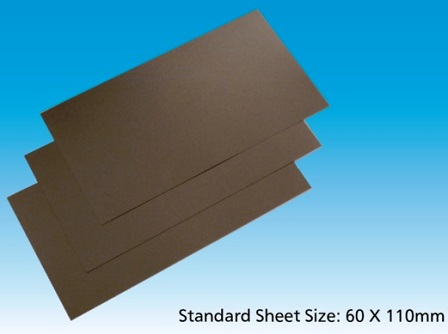

Štítky jsou vyráběny ve standardizovaných rozměrech
60×110 mm při tloušťkách 75 μm a 100 μm. Jsou určeny pro elektronická
zařízení pracující s frekvencí v rozmezí 500 MHz – 6 GHz a v rozmezí
teplot od –40 °C do +125 °C. Tepelnou vodivost udává výrobce v hodnotě
1600 W·m−1·K−1.
Průřez ochranným štítkem v podobě určené pro trh ukazuje
schéma na obrázku níže. Pod izolační vrstvou se nachází vlastní materiál
sloužící ke snižování elektromagnetického šumu a rozptylování tepla.
Zespoda je přidána přilnavá (lepicí) vrstva chráněná oddělovací
vrstvou.
Vývoj těchto štítků umožnily dvě klíčové technologie u
výrobce:
První z nich je technologie pro rozptylování a
stlačování materiálů v průmyslu, která umožňuje dosáhnout vysokou
úroveň hustoty homogenních magnetických částic kovu vtlačených do
pryskyřice.
Druhou je laminování zlepšující vlastnosti materiálu při
rozptylování tepla a potlačování elektromagnetického šumu.
První vzorky těchto štítků budou mít uživatelé k
dispozici od září 2017. Přijímání hromadných objednávek je plánováno od
září 2018.
redakce
Proelektrotechniky.cz
Foto a
obrázek © Panasonic
