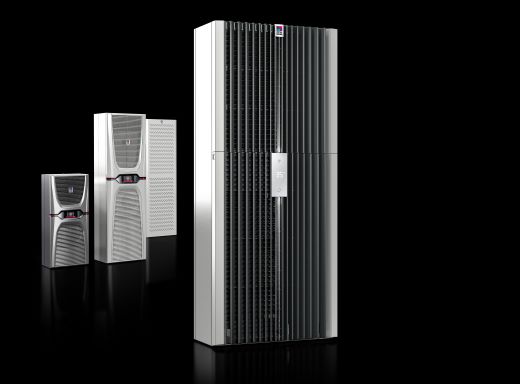

Nástěnné chladicí jednotky Blue e+

12.9.2024 Již devět let jsou ve výrobním programu společnosti Rittal rozváděčové chladicí jednotky Blue e+, které do oboru chlazení rozváděčů přinesly mnoho technologických novinek. Zcela unikátní je dodnes jejich kombinace pasivního a aktivního chlazení, kdy je část ztrátového výkonu odváděna z rozváděče bez činnosti kompresoru – a tudíž dochází k významným úsporám elektrické energie.

Jednotky mají zároveň plynulou regulaci chladicího výkonu podle potřeby, což také znamená úsporu elektřiny. A použití invertoru zároveň umožňuje připojení jednotek k širokému rozsahu napájecího napětí:

•    110 V–240 V, 1~, 50 Hz/60 Hz u jednotek 300–1000 W;

•    110 V–240 V, 1~, 50 Hz/60 Hz nebo 380 V–480 V, 3~, 50 Hz/60 Hz u jednotek 1,6; 2; 2,6 kW;

•    380 V–480 V, 3~, 50 Hz/60 Hz u jednotek 4,2; 5,8 kW.

Taková univerzalita významně usnadňuje projektování, chladicí jednotku pod jedním objednacím číslem je možné použít ve většině zemí světa.

Pojďme se podívat na rozšíření rozsahu pracovních teplot: předchozí generaci Blue bylo možno používat při teplotách +10 °C až +55 °C, pro novou generaci platí rozsah použití od –20 °C do +60 °C! Na okolní teplotě je samozřejmě závislý celkový chladicí výkon jednotek, který je možné zjistit z charakteristických křivek na www.rittal.cz, ale samotné rozšíření rozsahu pracovních teplot je významným pokrokem.

Rovněž byl rozšířen rozsah chladicích výkonů směrem vzhůru – nástěnné chladicí jednotky jsou dostupné až do chladicího výkonu 5,8 kW (L35 L35).

Každého, kdo chladicí jednotku instaluje na rozváděč nebo provádí servisní práce, potěší jejich nižší hmotnost – zatímco jednotka Blue e 4 kW má hmotnost 91 kg, nová Blue e+ má při vyšším chladicím výkonu (5,8 kW) hmotnost pouze 72,4 kg. Jednotky Blue e+ jsou k tomu vybaveny praktickým madlem na vnitřní straně jednotky a montážními západkami, které rovněž urychlují a usnadňují montáž jednotky do montážního výřezu.

Samotný montážní výřez byl zjednodušen na maximální možnou míru – pro jednotky od 2 do 5,8 kW je jím jednoduchý čtverec bez jakýchkoliv dalších otvorů (s jedinou výjimkou – instalace na bočnici skříně o hloubce 500 mm), pro ostatní jednotky je to obdélník.

Další možností je volit při provozu jednotky mezi třemi různými režimy regulace. Standardně je z výroby nastaven klasický režim regulace podle průměrné teploty vzduchu v rozváděči. Kromě toho je ale možné k jednotce připojit externí teplotní čidlo, a s jeho pomocí zvolit mezi dvěma dalšími režimy regulace:

1)    Regulace podle teploty studeného vzduchu vyfukovaného jednotkou do rozváděče – režim vhodný například pro IT aplikace, kde je požadována přesná vstupní teplota vzduchu.

2)    Regulace podle teploty vzduchu snímané v umístění externího čidla kdekoliv v rozváděči, například v sousedním poli.

V neposlední řadě je třeba zmínit rozhraní jednotek Blue e+ pro komunikaci. Chladicí jednotky o výkonech 1,6 – 5,8 kW jsou vybaveny dotykovým displejem, který s obsluhou komunikuje formou krátkých textů. Malé jednotky (300–1000 W) mají stále segmisegmentový displej a programovací tlačítka. Všechny jednotky Blue e+ ale můžete ovládat s pomocí mobilní aplikace „Scan & Service“, která je bezplatně k dispozici pro operační systémy iOs i Android. Po jejím zapnutí přiblížíte na pár vteřin telefon k displeji jednotky, načtou se její aktuální data, a vy je poté můžete ve vašem telefonu vyhodnocovat a měnit. Pro dokončení změny stačí telefon opět na pár okamžiků přiblížit k displeji a nová data nahrát do jednotky.

Součástí aplikace je i přístup k veškeré dokumentaci jednotek (návody, certifikáty, výkresy, náhradní díly) i možnost vyslání požadavku na servisní zásah nebo poptání náhradního dílu/volitelného příslušenství. Z toho lze zmínit například rozhraní IoT, které umožňuje správu jednotek z nadřazených řídicích systémů.

Aktuálně je řada Blue e+ nabízena v těchto variantách:

•    Standardní provedení s pláštěm z ocelového plechu v barvě RAL 7035, rozsah chladicích výkonů 300-5800 W při L35 L35;

•    Nerez provedení s pláštěm z oceli 1.4301 (AISI 304), rozsah chladicích výkonů 1600–5800 W při L35 L35;

•    Jednotky se zvýšenou odolností proti agresivním látkám ve vzduchu, rozsah chladicích výkonů 1600–5800 W při L35 L35;

•    Jednotky pro venkovní použití), rozsah chladicích výkonů 1500–5000 W při L35 L35;

•    V průběhu roku bude nabídka rozšířena o provedení Dynamic, které bude možné používat na pohybujících se aplikacích.

Rittal Czech

Foto © Rittal Czech

Více informací na www.rittal.cz nebo chlazeni@rittal.cz
