Daisy
Chain: „Věneček ze sedmikrásek“ a hybridní switch Xelity zefektivňují
strojové vidění2.7.2025 Strojové vidění hraje ústřední roli v mnoha aplikacích. Čím více jsou
tyto systémy používány, tím důležitější je otázka způsobu jejich
instalace. Technicky zajímavé a zároveň úsporné řešení k tomu nabízí
Murrelektronik a jeho nový hybridní switch Xelity.
Strojové vidění – důležitá technologie pro průmyslovou automatizaci
Strojové vidění se v dnešních automatizovaných výrobních provozech
zavádí všude, kde je kladen důraz na efektivnost, záruku jakosti a
bezpečnost. Zároveň se moderní výroba musí rychle adaptovat na změny ve
výrobním procesu a/nebo ve vyráběných produktech.
To ovšem vyžaduje flexibilní, modulární a škálovatelné systémy vidění.
A konečně, nedostatek kvalifikovaných pracovníků znamená, že
automatizační zařízení a systémy vidění musí být konstruovány jako plug
and play, snadné provozovat a udržovat.
Murrelektronik nabízí chytrou odpověď na tuto výzvu v podobě nového
hybridního switche s obchodním názvem Xelity.
Věneček ze sedmikrásek – Daisy Chain
Několik zařízení lze navzájem propojit jako věneček ze sedmikrásek,
anglicky „daisy chain“. Označení „Daisy Chain“ se nyní vyvinulo jako
terminus technicus pro toto řetězové propojení elektronických zařízení,
například (ale nejen) počítačových displejů.
Tato koncepce, je-li uplatněna v průmyslové automatizaci, zde otevírá
možnosti k rozšiřování sítě kamer a dalších periferií. A právě tento
přístup podporuje nový hybridní switch Xelity.

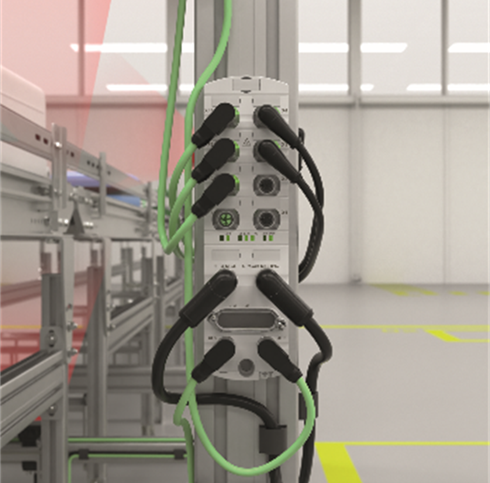

Díky hybridnímu switchi Xelity od Murrelektronik lze všechny prvky strojového vidění propojit lokálně.
Méně je někdy více
Myšlenka, z níž tento produkt vzešel, byla následující: Mít místní,
samořízené systémy pouze propojené do centrálního serveru pomocí
jednoho kabelu, což umožní výrobcům mnohem snáze modifikovat jejich
procesy a zapojit systémy vidění. A právě to umožňuje tento nový typ
switche.
Xelity má čtyři datové porty, čtyři silové porty 4A NEC třídy 2, což
znamená, že lze provozovat až čtyři kamery s jedním switchem.
Jak to v praxi funguje a proč je to výhodné
Jeden signál, jako třeba spouštěč, může být pro dosažení dokonalé
synchronizace přenesen do všech zařízení propojených do switche nebo
dokonce do všech zařízení v sestavě Daisy Chain. Pouze jeden switch
přitom vyžaduje elektrické napájení a připojení k síti. Znamená to, že
celý systém je připojen do sítě továrny jen jedním kabelem, i když
zahrnuje několik switchů v Daisy Chain.
Tento důsledně decentralizovaný přístup usnadňuje údržbu a řešení
problémů: Všechny komponenty systému strojového vidění jsou vzájemně
propojeny místně. To velmi usnadňuje výměnu kamery nebo přidání
kontrolky přímo na místě, aniž by bylo nutné vyhledat propojení v
řídicí jednotce
Výsledkem je, že operátoři a pracovníci na výrobní lince mohou provádět
jednoduché údržbářské úkony rychleji a bez potřeby odborného personálu.
Sama LED dioda na zařízení poskytne zpětnou vazbu ohledně správného
provozu každého portu, zatímco nástroje online diagnostiky umožní
hlubší řešení problému.
Optimálně vybavený pro použití v terénu
Hybridní switch Xelity je vysoce standardizovaný a spoléhá na
průmyslové konektory M12. To znamená plnou kompatibilitu s jakoukoli
komponentou, bez ohledu na její značku.
Decentralizovaný přístup klade zvláštní důraz na robustnost. Proto je
hybridní switch Xelity konstruován pro instalaci blízko průmyslových
procesů: Má robustní, plně uzavřené kovové pouzdro, je odolný proti
šokům a vibracím, má krytí IP67 a odolá provozním teplotám od –40 do
+55 °C.
V neposlední řadě hybridní switch Xelity podporuje Gigabitový Ethernet,
tedy nejběžnější technologii kamerového rozhraní v oblasti strojového
vidění, a pokročilé síťové řízení pomocí Jumbo Frames, NAT, NAC or QoS.
Murrelektronik
Foto © Murrelektronik
Více informací o
produktech Murrelektronik na www.murrelektronik.cz.
O Murrelektronik
Díky chytrým řešením tvoří Murrelektronik průmyslovou
automatizaci
tak, aby byla co nejjednodušší, nejplynulejší a nejúspornější.
Murrelektronik je lídrem v decentralizované automatizační technologii.
Řešení od Murrelektronik přivádějí přímo do výrobního procesu signály,
data a výkon, čímž eliminují potřebu řídicích jednotek. Tento přístup
má stále větší důvěru zákazníků již téměř 50 let po celém světě a ve
všech výrobních odvětvích.
Murrelektronik sídlí v německém Oppenweileru. Tato
úspěšná rodinná firma má širokou síť více než 3200 expertů ve více než
50 zemích.
Díky několika globálním a logistickým místům je
Murrelektronik blízko svým zákazníkům, kteří tak mohou řešit své
rozmanité výzvy rychle a chytře. Společnost postupně expanduje se svým
portfoliem a pokrývá širokou paletu řešení od konektorů k I/O systémům,
dodávkám energie a síťovým technologiím až po snadno a rychle
instalovatelným kompletním modulárním řešením pro automatizaci bez
řídicích jednotek zvaným Vario-X.
Jako přístup plug and play nabízí Murrelektronik také
komplexní digitální služby pro podporu instalace, zprovozňování a
údržby.
