Zvýšení stožárů přenosové trasy při opravách
vedení VVN
 4.5.2013 Vedení velmi vysokého napětí V 451, které protíná
Českolipsko, prochází v těchto týdnech opravou kvůli zvýšení
bezpečnosti celé elektrické přenosové soustavy, jíž je toto vedení
součástí. Po úpravách bude vedení schopno odolat nárazově prudce
zvýšenému objemu přenášené elektřiny, která se v posledních letech
dostává do České republiky ze zahraničí z nestabilních obnovitelných
zdrojů. Takové přetížení totiž zahřeje vodiče, čímž dojde k jejich
prodloužení a přiblížení k zemi více, než povolují předepsané bezpečné
vzdálenosti. Obdobné úpravy vedení proto probíhají ve vybraných úsecích
po celém našem území.
Součástí opravy bylo v uplynulých dnech i zvýšení dvou
stožárových konstrukcí, při kterém byly použity stožáry náhradní
přenosové trasy.
V obou případech se jednalo o komplikované zvýšení
kotevních stožárů. První montáž, při níž došlo ke zvýšení stožáru o 2,6
m, proběhla na Liberecku, ve druhém případu se stožárová konstrukce
zvedala na Českolipsku, a to o 5,2 m.
Důvodem pro použití náhradní přenosové trasy byla
náročnost manipulace s konstrukcí kotevního stožáru. Ta s sebou nese
podstatná rizika vzhledem k velkým tahům a zátěži, kterou vodiče na
stožár vyvíjejí. Jelikož kotevní stožáry slouží jako pojistka při
řetězovém pádu nosných stožárů, která musí být schopna další pád vedení
zastavit, bylo třeba zvolit takové postupy, které tuto funkci zachovají
i během montáže.

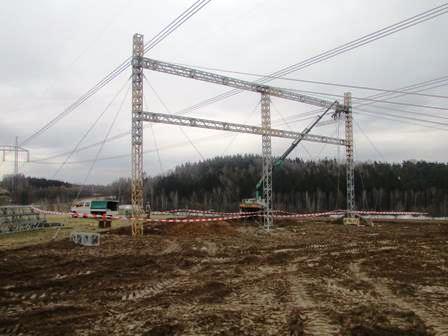

Na obou stranách vedení v místě zvyšovaného stožáru byly
ve vzdálenosti 40 m z komponentů náhradní přenosové trasy sestaveny
dočasné kotevní stožáry. Na dočasné kotevní stožáry byly následně
uchyceny fázové vodiče, aby mohly být odpojeny od zvyšovaného stožáru.
Zemnicí lana však zůstala během montáže na upravovaném stožáru

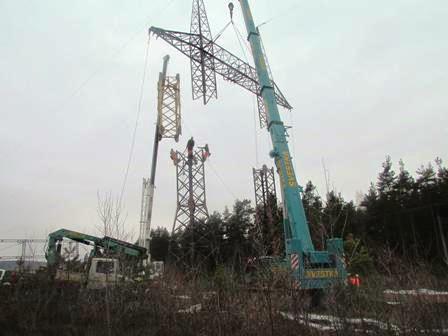

připevněna. Zvýšení obou konstrukcí proběhlo vložením ocelových
prizmatických dílců příslušné délky do prvního montážního styku pod
břevnem stožáru. Celá horní část o hmotnosti téměř 9 tun byla proto
vyzvednuta jeřábem a po vložení připravených kusů vrácena zpět. Zvýšení
obou stožárů pak ještě předcházelo nutné zesílení základu.
Výstavba náhradních kotevních stožárů a zvýšení
konstrukce stabilního stožáru trvala v obou případech čtyři dny.
Redakce, s využitím podkladů GA Energo technik
Foto: GA Energo technik  Přečtěte si také
