Pro bezpečnou a odolnou energetiku: Proběhl black start Orlík – Tušimice

10.10.2023 V úterý 3. 10. 2023 úspěšně proběhla zkouška podpůrné služby Start ze tmy poskytnuté vodní elektrárnou Orlík. Jejím cílem bylo podání napětí na vlastní spotřebu uhelné elektrárny Tušimice 2 a její přifázování k soustavě. Šlo o rozšířenou zkoušku s najetím jednoho bloku elektrárny. Tato zkouška znovu prověřila odolnost české přenosové soustavy proti případnému blackoutu.

Blackout a jeho riziko

Blackout je přerušení dodávek elektrické energie na rozsáhlém území, který vzniká z důvodu mimořádné události v přenosové nebo distribuční soustavě. U dodávek elektřiny totiž musí být v každém okamžiku vyrovnaná bilance výroby a spotřeby elektrické energie. V případě nerovnovážného stavu způsobeného například silnou vichřicí, povodní, kybernetickým či teroristickým útokem nebo přetížením soustavy může vzniknout dominový efekt, který automaticky vyřadí elektrárny z provozu. Ty pak nejsou schopny bez cizí pomoci obnovit výrobu.

Hlavní riziko blackoutu v ČR představuje nárůst podílu nestálých obnovitelných zdrojů. To se týká nejen zdrojů v ČR, ale také zejména v sousedním Německu, navíc ve spojení s uzavírání tamních jaderných elektráren.

Svůj podíl na riziku blackoutu má i způsob obchodování s elektřinou. Sjednané obchody v rámci jedné země, nebo mezi dvěma zeměmi, vyvolávají fyzikální toky elektřiny, které zdaleka nenásledují obchodní cesty takových tržních transakcí. Elektřina teče cestou nejmenšího odporu, takže např. export elektřiny z Německa do Rakouska prochází z významné části (až z 50 %) přes Polsko a Česko. Tato cesta je totiž pro elektřinu snazší než přímá cesta uvnitř Německa a dále do Rakouska.

Start ze tmy (black start)

V takovém okamžiku pomůže start ze tmy neboli black start, tedy obnova napájení systémové elektrárny nebo částí elektrické sítě do provozu bez nutnosti využít externí přenosovou síť, aby se elektrárna nebo přenosová soustava zotavila z úplného nebo částečného odstavení.

Schopnost startu ze tmy je schopnost najetí bloku elektrárny bez podpory vnějšího zdroje napětí, schopnost dosažení daného napětí, možnost připojení k síti a jejího napájení v ostrovním režimu. Tato podpůrná služba (PpS) umožňuje obnovení dodávky po úplném nebo částečném rozpadu soustavy (ztrátě napájení), kde základním cílem je uvést postiženou oblast do normálního provozního stavu v krátkém čase a bezpečným způsobem. Poskytovatel této PpS musí splňovat podmínky Kodexu přenosové soustavy včetně požadavků pravidelné certifikace.

Mezi poskytovatele PpS Start ze tmy patří několik vodních elektráren, s jejichž pomocí by dispečink ČEPS po úplném nebo částečném rozpadu soustavy obnovoval napájení nejen systémových elektráren, ale i dalších zákazníků.

Black start Orlík – Tušimice

Po úspěšně provedené zkoušce Startu ze tmy v květnu letošního roku, kdy elektrárna Orlík podala napětí na vlastní spotřebu elektrárny Prunéřov 2 a proběhlo ověření spuštění několika pohonů v elektrárně, se společnosti ČEPS a ČEZ rozhodly vyzkoušet trasu mezi elektrárnami Orlík a Tušimice 2. Tentokrát se jednalo o rozšířenou zkoušku s najetím celého jednoho bloku elektrárny s instalovaným výkonem 200 MW. Zkouška podobného rozsahu proběhla naposledy v roce 2008 na trase Orlík–Chvaletice.

Pro zkoušku byla vyčleněna separátní trasa mezi elektrárnami Orlík a Tušimice 2, která byla přivedena do beznapěťového stavu kvůli simulaci rozpadu soustavy. Trasa vedla po vedeních 220 kV (provozovaných společností ČEPS) a 110 kV (provozovaných společností ČEZ Distribuce) a postupně po ní byla přivedena elektrická energie vyrobená ve vodní elektrárně Orlík až na vlastní spotřebu elektrárny Tušimice 2, kde dále probíhalo najetí odstaveného bloku.

V průběhu zkoušky se měřily a vyhodnocovaly základní systémové veličiny, zejména napětí a frekvence, spolu s dynamikou přechodných jevů vlivem změny zatížení zapínáním spotřebičů vlastní spotřeby Tušimic. Zkoušku úspěšně zakončilo přifázování najetého bloku elektrárny Tušimice 2 v rozvodně Hradec.

redakce Proelektrotechniky.cz

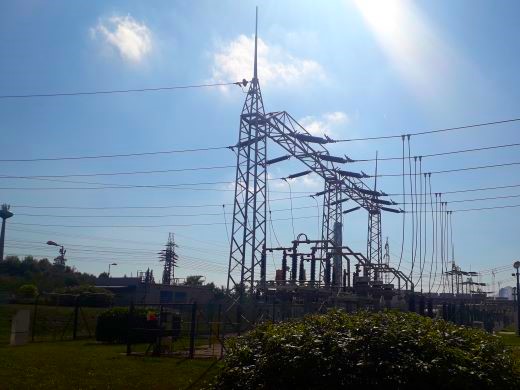

Ilustrační foto © archiv redakce Proelektrotechniky.cz
