Všestranný pomocník pro přípravu projektové dokumentace

7.12.2017 Od podzimu 2017 je k dispozici nová verze platformy systému EPLAN 2.7, která klade důraz na mezioborovou spolupráci a konzistentní digitalizaci inženýrských procesů. Nová verze softwaru přináší uživatelům devatenáct jazykových verzí, množství vylepšených detailů a obousměrné propojení s automatizačními systémy – včetně TIA Portal od firmy Siemens a Melsoft IQ Works od Mitsubishi, které zaručují ještě větší efektivitu inženýrské práce.

EPLAN Preplanning (zvětšit obrázek)

Všechny systémy platformy EPLAN, jako softwary pro přípravu elektrotechnických schémat, návrh hydraulických a pneumatických obvodů či návrh rozváděčů, používají jednotnou databázi a umožňují sdílet projektové informace v celém vývojovém procesu – od návrhu a konstruování přes výrobu až po údržbu. Srdcem každého softwaru je tzv. „jednotný zdroj dat“. EPLAN jako dodavatel tím dává svému systému pozici základního kamene pro konzistentní digitalizaci inženýrské práce a integraci s automatizačními technologiemi. Mezioborová spolupráce se čím dál častěji odehrává na mezinárodní úrovni, a proto je software k dispozici již v devatenácti jazykových mutacích. Nově přibyla turecká a rumunská jazyková verze. To dále prohlubuje všestrannost podpory jazykových verzí platformy.

Tvorba opakovaně použitelných šablon

K četným vylepšením došlo také v jednotlivých oblastech, na něž se platforma zaměřuje. Díky novým možnostem nastavení šablon elektrotechnických a fluidních schémat je nyní možné již připravené šablony ještě jednodušeji standardizovat a opětovně používat. Následně mohou šablony také sloužit pro přechod do EPLAN Cogineer – nového rozšiřujícího modulu pro automatizované zpracování schémat. Uživatelé se mohou těšit na ukázku budoucí cloudové verze, která byla poprvé představena na letošním německém veletrhu SPS /IPC Drives v Norimberku.

EPLAN Cogineer (zvětšit obrázek)

V oblasti procesního inženýrství je jednou z novinek modul potrubí v systému EPLAN Preplanning. Uživatelé ocení detailnější dokumentaci provozních zařízení, která zahrnuje data o potrubí již v počátečních fázích návrhu. Přímočařejší pro uživatele je také zjednodušená práce s kabeláží. Nyní je možné použít tepelně smršťovací trubice, a snáze tak navrhnout konektory v prostředí 2D i 3D, vylepšeny byly také možnosti pohledu na připojovací hardware. To vše umožňuje vytvářet ještě detailnější výrobní dokumentaci, což urychluje procesy výroby kabelových rozvodů. Řadu početných vylepšení a inovací doplňují nové možnosti konstruování, jako konfigurace vlastností v pohledech na model, rozšířené výrobní rozhraní v systému EPLAN Pro Panel a aktualizovaný EPLAN Smart Wiring nově s topologií klient-server.

Výměna dat mezi elektro-konstrukcí a automatizací

Na mezioborovou výměnu dat se zaměřuje také nové rozhraní mezi platformou EPLAN a portálem Siemens TIA Portal, které je připravené pro formát AutomationML, který bude v budoucnosti v prostředí Průmyslu 4.0 bezpochyby stále populárnější. Na letošním veletrhu SPS IPC Drives byla prezentována rozšířená obousměrná výměna dat, která funguje bez jakýchkoliv omezení i s automatizační platformou Melsoft IQ Works od Mitsubishi. Uživatelé mohou přenášet data oběma směry v jakékoliv fázi projektu, později je editovat a následně projekt synchronizovat. Tím se nahrazuje časově náročné, často opakované manuální kontrolování změn a přibližuje inženýrskou práci o další krok k plné digitalizaci procesů v éře Průmyslu 4.0. K tomu je v principu ovšem předpokladem konzistentní digitalizace všech procesů a dat, od návrhu konstrukce až po výrobu, provoz a údržbu. To je jediný způsob, jak klíčová slova smart engineering, smart production a smart data lze skutečně uvést do života.

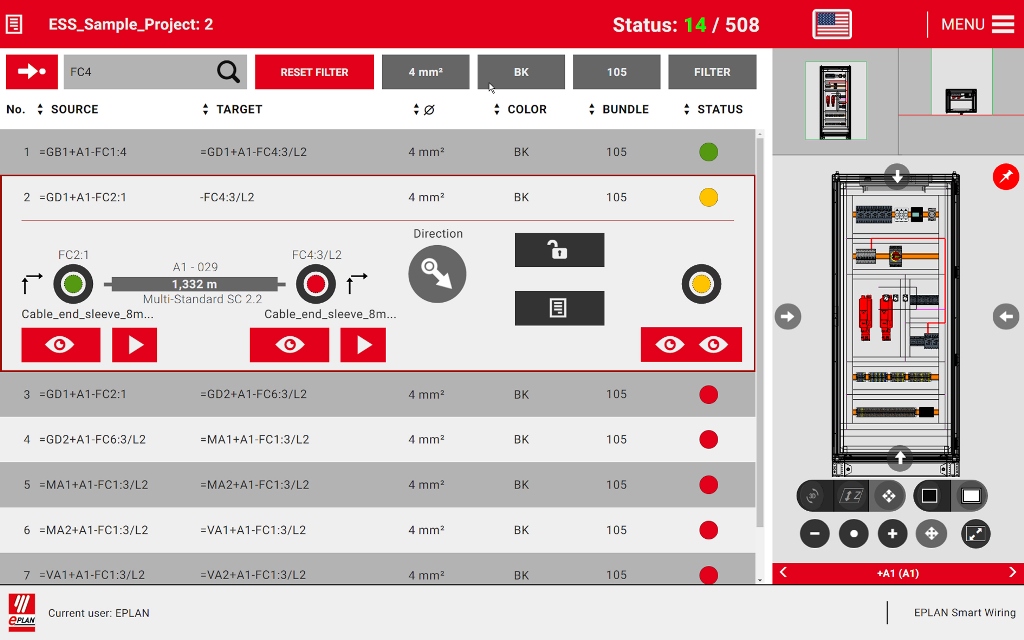

Smart Wiring (zvětšit obrázek)

EPLAN ENGINEERING CZ

Foto © EPLAN ENGINEERING CZ

Více na www.eplan.cz
